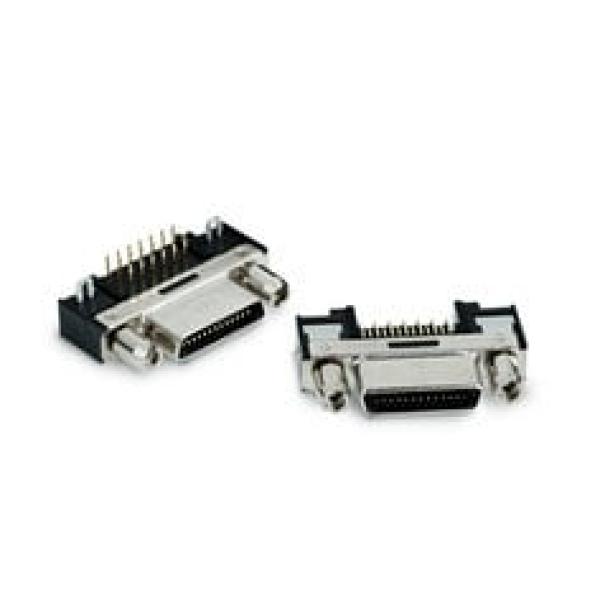

3M™ 12226-5150, Stecker SDR Steckerbuchse, 90° abgewinkelt, 26-pol, 122 Serie, 0,8 mm, 0,76 µm Au
3M™ 12226-5150, Stecker SDR Steckerbuchse, 90° abgewinkelt, 26-pol, 122 Serie, 0,8 mm, 0,76 µm Au
3M™ 12226-5150, Stecker SDR Steckerbuchse, 90° abgewinkelt, 26-pol, 122 Serie, 0,8 mm, 0,76 µm Au

3M™ 12226-5150, Stecker SDR Steckerbuchse, 90° abgewinkelt, 26-pol, 122 Serie, 0,8 mm, 0,76 µm Au

Art.Nr.:
7000090311
Lieferzeit:
auf Anfrage auf Anfrage (Ausland abweichend)
Hinweis:
Produkt eingestellt.
Bitte kontaktieren Sie uns bzgl. Alternativen
3M Art.Nr.:
12226-5150-00 FR
EAN:
04547452340286
Zolltarifnummer:
85389099990
UVP:
7,48
Preis auf Anfrage
Frage zum Produkt
Beschreibung

0,80 mm Buchsenstecker für die Leiterplattenmontage (THT), 90° abgewinkelt, geschirmt

Nutzen und Einsatzmöglichkeiten von "3M™ 12226-5150, Stecker SDR Steckerbuchse, 90° abgewinkelt, 26-pol, 122 Serie, 0,8 mm, 0,76 µm Au"

  • Informationen RoHS Richtlinien finden Sie im Anhang mit regulatorischen Informationen (letzte Seite des technischen Datenblatts)
  • Kontakte: 14, 26, 50
  • Masse Anschlussklammer zur stabilen Befestigung auf der Leiterplatte
  • Schleifkontakte für zuverlässiges wiederholtes Anschließen
  • Schraubverbindungen sorgen für eine stabile Verbindung mit der Platine
  • Vollmetalloberfläche für bessere EMI-Schirmdämpfung
  • Weitere Informationen finden Sie im Datenblatt TS2124 (TS-2124)
Technische Daten
EigenschaftWert
Marke3M™
AnschlussmethodeLöten
AnwendungsgebietVerbindungsstabilität, EMI Shielding, Montage mit hoher Dichte, Wiederholtes Paaren und Trennen
Anzahl von Kontakten26
Anzahl von Kontaktreihen2
Art des SteckverbindersBuchse
Dicke Kontakt-Oberfläche0,76 μm
Dicke Kontaktauflage1,27 μm
EigenschaftenPCB-Retention
EinsatzElektronische Geräte, Leiterplattenmontage
GehäusebeschichtungNickel
IsolierungswerkstoffNylon
Kontakt-OberflächenmaterialGold
KontaktmaterialKupferlegierung
Markierungen3M Logo und Teilenummer
Material KontaktauflageNickel
Minimale Betriebstemperatur (Celsius)-40 °C
MontagetypLeiterplattenmontage
Nennstrom0.5
Nummer des technischen DatenblattsTS-2124
PCB-MontageartDurchgangsloch
PCB-MontagewinkelWinkelschleifer
Pitch0,8 mm
SchalenmaterialEdelstahl
Temperatur max70 °C
Kleinste verkaufbare EinheitKasten
