Für elektrische Verbindungen von einer Leiterplatte zur anderen oder auf einer Leiterplatte, innerhalb von Geräten und Gehäusen, sind häufig Kabelgarnituren erforderlich. Die Kabel der Serie 3365 sind eine günstige und dennoch leistungsstarke Lösung für diese Anforderungen.

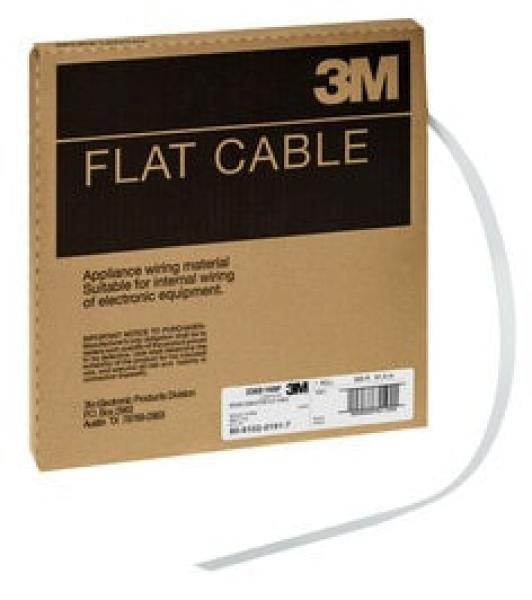

Nutzen und Einsatzmöglichkeiten von 3M™ 3365/16 SF, Flachbandkabel, 16-polig, 3365 Serie, Litzenleiter, 1,27 mm, Grau, 91,4 m/Rolle
- 28-AWG-Leiter mit 1,27 mm Kontaktabstand für Schneidklemm-Verbindungen, geeignet für eine Vielzahl von Schneidklemm-Steckverbindern
- Adern leicht trennbar für Abzweigungen oder Einzeladerverdrahtung
- Litzen sorgen für Flexibilität und längere Haltbarkeit
- RoHS-konform
- Weitere Informationen finden Sie im Datenblatt TS0080 (TS-0080)
Häufig müssen in Geräten und Gehäusen Leiterplatten und Baugruppen über ein Kabel miteinander verbunden werden. In einigen Fällen müssen es lösbare Verbindungen sein, in anderen unlösbare. Für diese geräteinternen Verkabelungen eignet sich dieses schneid-klemm-taugliche Flachbandkabel hervorragend. Mit einem Leiterquerschnitt von AWG 28 (0,089mm²) ist es kompatibel mit einer großen Anzahl von Schneid-Klemm Steckverbindern. Diese können auf Grund der Kabelgeometrie schnell und sicher montiert werden. Durch den Litzenaufbau der Leiter wird eine hohe Flexibilität des Kabels gewährleistet. Bei einem Biegeradius von 5 cm sind weit über 1 Millionen Biegezyklen möglich. Neben der Flexibilität ist die leichte Trennbarkeit der Adern eine wichtige Eigenschaft. Auf diese Weise können Busleitungen und Abzweigungen auf einfachste Art und Weise realisiert werden wodurch die Designfreiheit der Entwickler erheblich erhöht wird.
