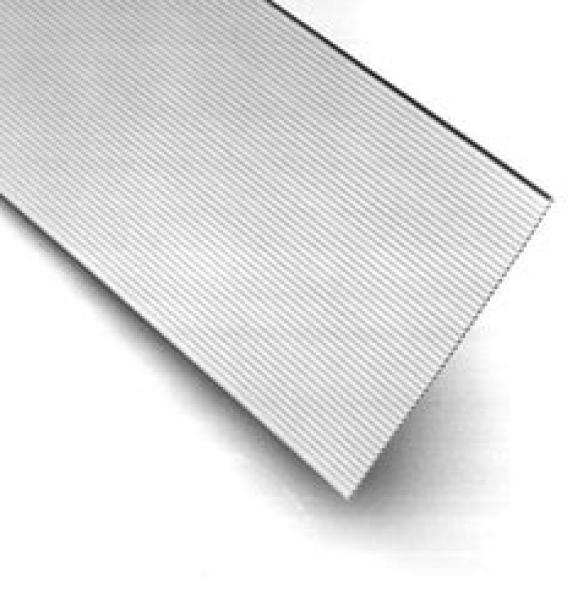

Das 3M™ Rundflachkabel der Serie 3365 bietet außergewöhnliche mechanische Flexibilität für zusätzliche Designfreiheit und effiziente Verkabelung in kleinen und komplexen Räumen. Dieses Kabel kombiniert einen 7-adrigen Kupferdraht mit einem Durchmesser von 28 AWG (0,08 mm2) mit einem Abstand von 1,27 mm mit einer robusten, biegsamen PVC-Primärisolierung, die die Lebensdauer des Kabels verlängert. Außerdem hilft es, Zeit zu sparen und die Arbeitskosten während der Installation zu minimieren, da eine Massenkonfektionierung mit einer Vielzahl von IDC-Steckverbindern möglich ist. Das Kabel ist in Ausführungen mit 6 bis 64 Kontakten erhältlich und die Adern lassen sich für eine einfache Verzweigung und separate Anschlüsse leicht auftrennen. Das in Nordamerika hergestellte 3M™ Rundflachkabel der Serie 3365 von ist ideal für Wire-to-Board-Anwendungen.
Nutzen und Einsatzmöglichkeiten von "3M™ 3365/40, Flachbandkabel, 40-polig, 3365 Serie, Litzenleiter, 1,27 mm, Grau, 30,5 m/Rolle"
- 28-AWG-Leiter mit 1,27 mm Kontaktabstand für Schneidklemm-Verbindungen, geeignet für eine Vielzahl von Schneidklemm-Steckverbindern
- Adern leicht trennbar für Abzweigungen oder Einzeladerverdrahtung
- Litzen sorgen für Flexibilität und längere Haltbarkeit
- RoHS-konform
- Verfügbar in grau und schwarz
- Weitere Informationen finden Sie im Datenblatt TS0080 (TS-0080)
Häufig müssen in Geräten und Gehäusen Leiterplatten und Baugruppen über ein Kabel miteinander verbunden werden. In einigen Fällen müssen es lösbare Verbindungen sein, in anderen unlösbare. Für diese geräteinternen Verkabelungen eignet sich dieses schneid-klemm-taugliche Flachbandkabel hervorragend. Mit einem Leiterquerschnitt von AWG 28 (0,089mm²) ist es kompatibel mit einer großen Anzahl von Schneid-Klemm Steckverbindern. Diese können auf Grund der Kabelgeometrie schnell und sicher montiert werden. Durch den Litzenaufbau der Leiter wird eine hohe Flexibilität des Kabels gewährleistet. Bei einem Biegeradius von 5 cm sind weit über 1 Millionen Biegezyklen möglich. Neben der Flexibilität ist die leichte Trennbarkeit der Adern eine wichtige Eigenschaft. Auf diese Weise können Busleitungen und Abzweigungen auf einfachste Art und Weise realisiert werden wodurch die Designfreiheit der Entwickler erheblich erhöht wird.
