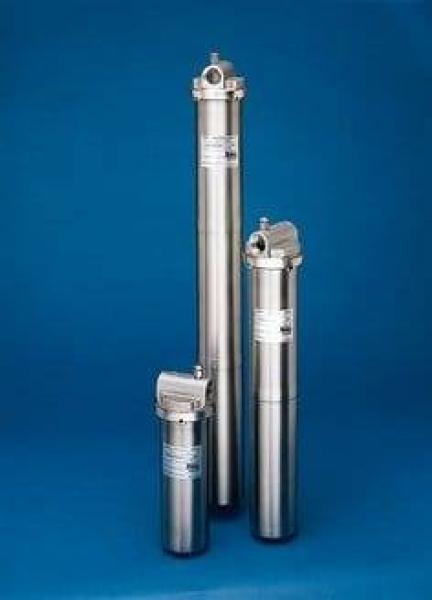

Die 3M™ Gehäuse CT sind unsere hochwertigen, preiswerten Druckbehälter für einzelne Kerzenfilter. Die dreiteilige Vollmetall-Konstruktion hat einen Ringmutterverschluss. Es können auch Sonderkonstruktionen geliefert werden.
Die 3M™ Gehäuse CT sind für einen großen Temperatur- und Druckbereich zugelassen und decken die Anforderungen der meisten Anwendungen ab.
Sonderanfertigungen
Das 3M SPSD Hardware-Team Westeuropa kennt sich in der Projektierung von Behältern für Kerzenfilter bestens aus. Das erfahrene Team betreut unsere CT Reihe im Feld und entwickelt bei Bedarf Sonderausführungen. Die Informationen der folgenden Abschnitte beziehen sich auf Standardprodukte – zur ausführlichen Information wenden Sie sich bitte an Ihren Ansprechpartner von 3M SPSD vor Ort.
Varianten und Konstruktionsmaterialien
Alle Wannen sind aus Edelstahl 304. Die Kopfteile sind in entweder Edelstahl 316 oder Messing erhältlich. Die Sicherungsmutter ist Messing (und bei den Edelstahl-316-Varianten vernickelt).
-Kopfteile 316: In Standardausführung 1 und 2 Elemente hoch. In Standardausführung ¾” oder 1” BSP bei sowohl 1 als 2 hoch
-Kopfteile Messing: In Standardausführung 1 und 2 Elemente hoch. In Standardausführung 1” BSP bei sowohl 1 als 2 hoch
-
Zubehör
Alle 3M CT Modelle werden standardmäßig mit Halterung für die Wandmontage geliefert. Bei den Varianten mit Kopfteil 316 ist ein Werkzeug zum Öffnen des Sicherungsrings enthalten.
Betriebsbedingungen
Die 3M CT Modelle haben einen maximalen Betriebsdruck von 20 bar g bei einer maximalen Temperatur von 90 °C. Beim Einsatz für Luft und Gas gilt ein maximaler Betriebsdruck von 12 bar g bei einer maximalen Temperatur von 90 °C.
Die tatsächlichen Betriebstemperaturen hängen von der Art des Filtereinsatzes und den Vorschriften der für Druckbehälter geltenden DGRL 2014/68/EU ab.
DGRL 2014/68/EU
Die 3M Standard-Druckbehälter CT sind aktuell nach Artikel 4.3 „Anerkannte Regeln der Technik“ zertifiziert. Sonderbauten nach DGRL Kategorie I und höher sind möglich.
Dichtungen
Der Standard sind Nitril-Dichtungen. Daneben stehen andere Dichtungsmaterialien mit entsprechender QS-Zertifizierung in großer Auswahl zur Verfügung.
ATEX 2014/34/EU
3M Gehäuse CT mit Kopfteil 316 sind für den Einsatz unter ATEX-Bedingung II 2 GD IIC zugelassen.
