Leichtes und handliches Präzisions-Ortungsgerät mt vier aktiven Frequenzen zur problemlosen, punktgenauen und schnellen Ortung der Lage und Tiefe von Kabeln, Rohrleitungen, Markern und Kabelmantelfehlern.

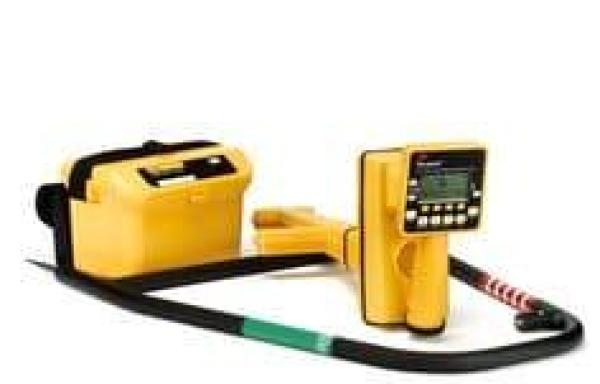

Das 3M™ Dynatel™ Kabelortungssystem 2273M-iD/E ist ein mikroprozessorgesteuertes System mit digitaler Signalverarbeitung zur problemlosen Ortung erdverlegter Kabel, metallischer Rohrleitungen und Kabelmantelfehlern auf vier aktiven und mehreren passiven Frequenzen. Es ist einfach in der Handhabung und erfordert keine spezifischen Messkenntnisse. Sie erhalten innerhalb kürzester Zeit genaue Angaben zur Tiefe von Kabeln und Rohren, aber auch von aktiven Sonden. Das Ortungsgerät erlaubt die genaue Ortung von Mantelfehlern auf kurzen wie auch langen Kabelabschnitten. Zusätzlich zum Fehlerortungssignal gibt der Sender gleichzeitig ein Kabelortungssignal aus. Dies erlaubt ein Umschalten zwischen Trassen- und Fehlerortung bei längeren Kabelstrecken. Die Fehlergröße wird in der LC-Anzeige dargestellt, um gegebenenfalls kleinere Fehler zu ignorieren. Bis zu drei Fehlerwerte können als Referenzwerte gespeichert werden. Außerdem bietet der Empfänger die Möglichkeit, anwenderspezifische Daten permanent oder temporär in die 3M™ EMS iD-Marker zu schreiben. Informationen wie eine individuelle Seriennummer, Installationsdaten, Daten des Eigentümers, der Anwendung oder des Installationsdatums von bis zu 100 iD-Markern können ausgelesen und mit Datum und Uhrzeit gespeichert und mittels einer üblichen RS232-Verbindung an einen PC übertragen werden. Das System besteht aus drei Grundkomponenten: dem Sender(mit eingebautem Ohmmeter) zur Messung von Fremdspannungen auf dem Kabel beziehungsweise zur Durchgangsprüfung, dem robusten, tragbaren Empfänger mit Balken-, Richtungs- und relativer Signalstärkenanzeige sowie dem leichten Erdkontaktrahmen mit farblicher Markierung entsprechend der farblichen Kennzeichnung der Anzeige des Empfängers.
