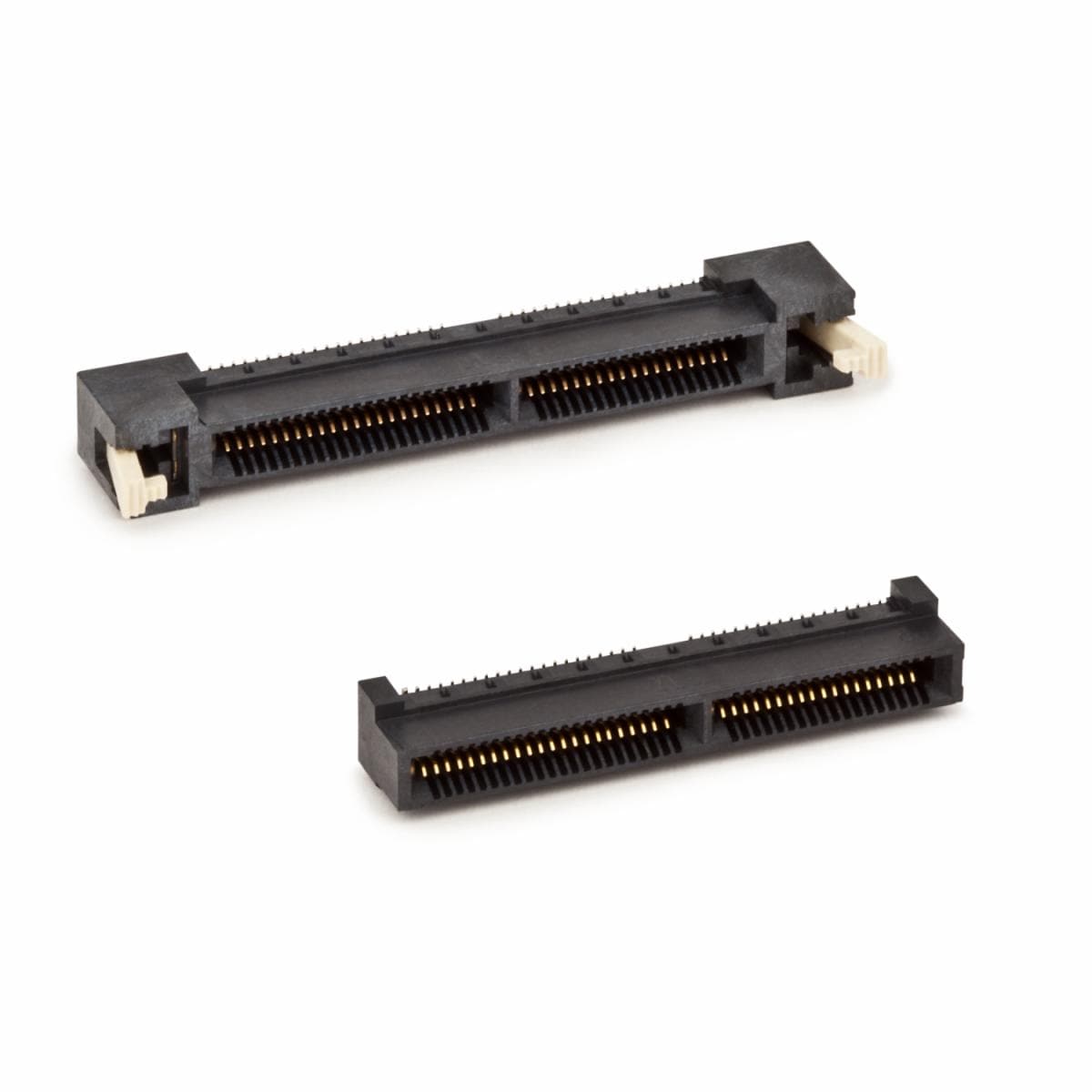

Raster 0,8 mm, Stecker für Leiterkartenrand, Oberflächenmontage (SMT)
Nutzen und Einsatzmöglichkeiten von "3M™ High Speed Kartenstecker, SPD08 Serie"
- 0,5 A Nennstrom pro Kontakt
- Bei der Verwendung eines an den Card Edge-Steckverbinder angeschlossenen 3M™ Twinaxial-Kabels werden Anwendungen mit einer Übertragungsrate von 25 Gbit/s zwischen Kabel und Platine unterstützt
- Card-Edge High-Speed-Board-to-Board-Steckverbinder
- Die auf der Riser-Karte eingebettete Massefläche begrenzt das Übersprechen von Kontaktreihe zu Kontaktreihe und erhöht die Signalqualität
- Flexibles Design unterstützt 20 bis 200 Kontaktstellen
- Geringes Kontaktraster (0,8 mm Kontaktabstand), zweireihiges Design spart Platz auf der Platine und vereinfacht das Anlegen von Leiterbahnen
- Kontaktdesign kontrollierter Impedanz, übersprechbegrenzendes Kontaktdesign unterstützt Übertragungsraten bis zu 15 Gbit/s
- Mit optionaler Verriegelung für eine robuste mechanische Stabilität erhältlich
- Robustes Kontaktdesign erhöht Toleranz gegenüber Ausrichtungsfehlern, sorgt für eine zuverlässige Verbindung und unterstützt Anwendungen ohne Einsteckführung
- Unterstützt Mezzanin-Anwendungen mit flexibler Stapelhöhe (16 - 40 mm) und Riser-Karte
- Unterstützt XAUI, PCI-Express (Generation 1/2/3), SATA und andere Anwendungsgeschwindigkeiten
- Weitere Informationen finden Sie unter Kundenzeichnung 78-5100-2420-7
- Zu den typischen Einsatzbereichen zählen Datenübertragung, Unternehmensserver, Telekommunikation, industrielle und militärische Anwendungen sowie Testanwendungen
Kartensteckverbunder für SMT Montage für Board-to-Board Lösungen oder Kabel auf Board
