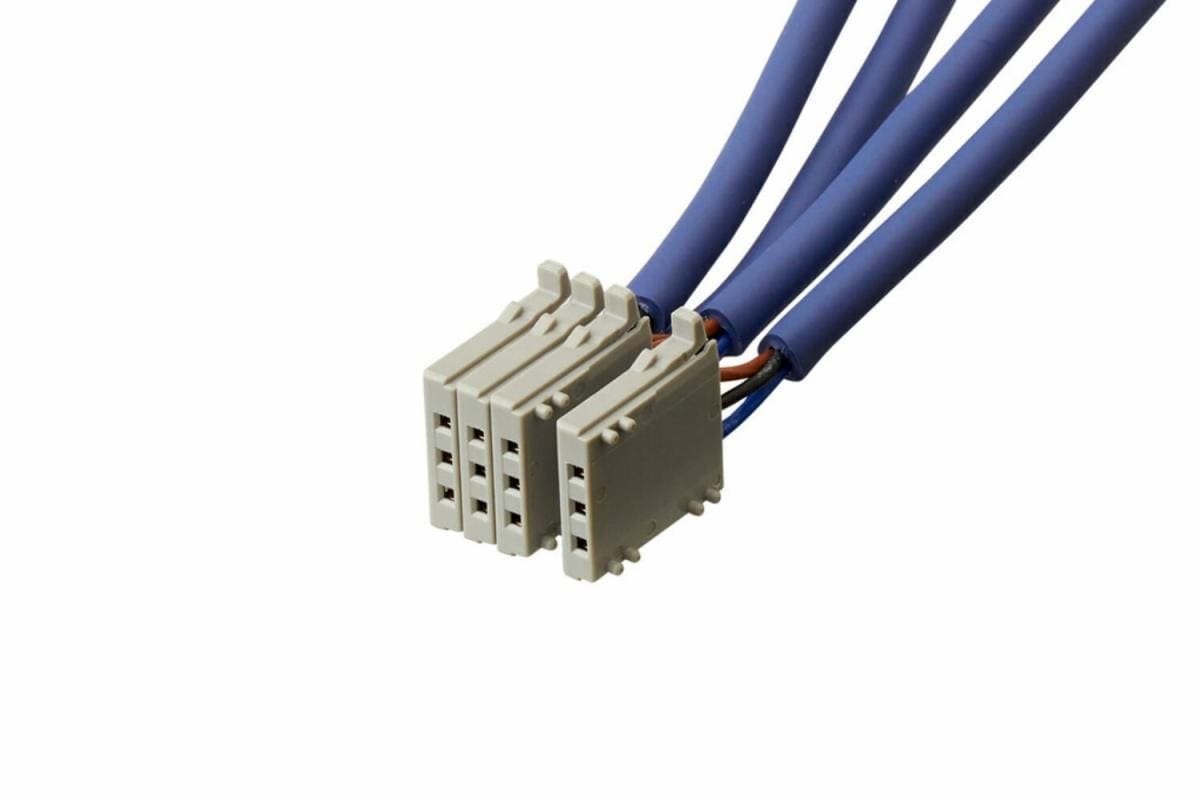

Die 3M™ Mini Stack Buchsenstecker Serie 3S5 bietet eine einfache Anschlussmethode, die Crimp-Verbindungen ersetzt und hilft, bis zu 60 % der Verkabelungszeit für Sensorkabel und ähnliche Verbindungen zu sparen, wenn das 3M™ Mini Stack Steckverbinder-Handwerkzeug verwendet wird. Ein doppelter Schneid-Klemm-Kontakt stellt einen stabilen Metall-auf-Metall-Kontakt an zwei Stellen jedes Kabels her und ermöglicht den gleichzeitigen Anschluss von 2 bis 4 Kabeln ohne Abisolieren. Die dünnen, kompakten Steckverbinder können in Blöcken von bis zu vier Stück aneinandergereiht werden und lassen sich sicher in die 3M™ Mini Stack Wannenstiftleiste Serie 3S6 einstecken. Die 3M Mini Stack Buchsenstecker Serie 3S5 sind mit Kabelgrößen von 30 AWG bis 22 AWG kompatibel.
Nutzen und Einsatzmöglichkeiten von 3M™ Mini Stack-Steckverbinder-Buchsenstecker für die Kabelmontage Serie 3S5, 3S503-S530-G00 PN, 3POS/30-25AWG, MOQ=500
- Bis zu vier Steckverbinder können zu Blöcken aneinandergereiht werden, für einfaches Verbinden und Trennen
- Der doppelte Schneid-Klemm-Kontakt ist stabil und zuverlässig
- Der einfache Anschlussprozess trägt dazu bei, bis zu 60 % der Verkabelungszeit im Vergleich zu Crimp-Verbindungen zu sparen
- Die Kontakte sind in die Gehäuse integriert, was den Kauf und die Handhabung vereinfacht
- Eliminiert das Abisolieren von Kabeln, spart Zeit, reduziert das Risiko von Schäden und minimiert den Abfall
- Funktioniert mit der 3M™ Mini Stack Wannenstiftleiste Serie 3S6 und dem 3M™ Mini Stack Steckverbinder-Handwerkzeug
- Kompatibel mit Kabeln von 30 bis 22 AWG
- Schließen Sie 2 bis 4 Kabel in einem einzigen Arbeitsgang an
Bei diesem Steckverbinder handelt es sich um einen Miniatur-IDC-Verbinder für Sensorkabelverbindungen und -funktionen:
1) Kompaktes Design: Der kompakte Formfaktor ermöglicht 30 % mehr Platz auf der Leiterplatte im Vergleich zu den 3M™ Mini-Clamp-Steckverbindern.
2) Zeitsparende Verarbeitung: Die Verarbeitungszeit gegenüber Crimp-Steckverbindern lässt sich um etwa 60 % reduzieren.
3) Einfache Verarbeitung: Die einfache Verarbeitung trägt dazu bei, Fehler zu reduzieren und konsistente, zuverlässige Verbindungen herzustellen. Da die Kontakte in das Gehäuse integriert sind, wird die Verarbeitung vereinfacht, da nur ein einziges Teil zu handhaben ist. Es müssen keine Kabel abisoliert werden und es entsteht kein Abfall. Alle Kabel werden gleichzeitig angeschlossen.
Einfaches Verbinden und Trennen: Der Steckverbinder für die Kabelmontage lässt sich leicht mit dem Stiftstecker für die Leiterplattenmontage verbinden und wieder trennen, indem vier Steckverbinder für die Kabelmontage zu einem Block-Steckverbinder zusammengefüt werden, der im Vergleich zu einzelnen Steckverbindern einfacher zu handhaben ist.
