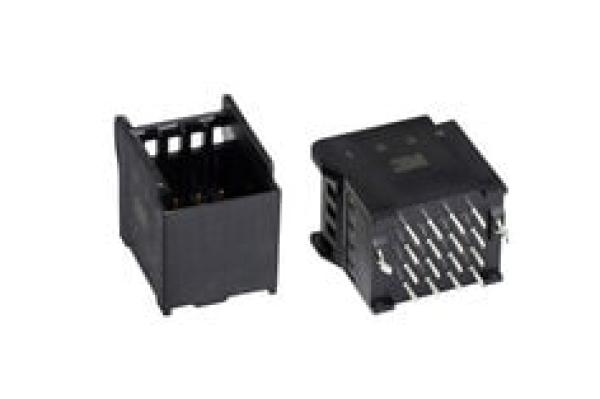

Die 3M™ Mini Stack Wannenstiftleiste Serie 3S6 trägt dazu bei, den Platzbedarf auf der Leiterplatte um bis zu 30 % zu reduzieren im Vergleich zur 3M™ Mini-Clamp Steckverbinder Serie in Sensorkabelverbindungen für die automatisierte Fertigung. Die vielseitige kleine 3M Mini Stack Steckverbinder Serie 3S6 verfügt über feste Laschen, die ein Abheben verhindern und die Leiterplatte beim Löten sicher halten. Sie nimmt dünne, kompakte 3M™ Mini Stack Buchsenstecker für die Kabelmontage Serie 3S5 auf, die in Blöcken von bis zu vier Stück aneinandergereiht werden können, um das Verbinden und Trennen zu erleichtern.
Nutzen und Einsatzmöglichkeiten von 3M™ Mini Stack-Steckverbinder für die Leiterplattenmontage Serie 3S6, 3S616-62S4-B00 PP
- Aneinanderreihbare Steckverbinder mit Schneid-Klemm-Kontakt (IDC) sparen bis zu 60 % Verkabelungszeit im Vergleich zu Crimp-Verbindungen
- Die 3M Mini Stack Steckverbinder Serie umfasst 3M™ Mini Stack Buchsenstecker für die Kabelmontage Serie 3S5, die 3M™ Mini Stack Wannenstiftleiste Serie 3S6 und das 3M™ Mini Stack Steckverbinder-Handwerkzeug
- Die zentrale Lasche sorgt für eine solide Verbindung und erleichtert das Abziehen von Steckverbindern
- Eine Reihe von Typen und Stiftkonfigurationen sorgt für zuverlässige Verbindungen bei gleichzeitiger Reduzierung des erforderlichen Platzbedarfs auf der Leiterplatte
- Feste Laschen verhindern das Abheben und sichern die Platine beim Löten
- Funktioniert mit 3M™ Mini Stack Buchsensteckern für die Kabelmontage Serie 3S5 - für einfaches Verbinden und Trennen
- Geeignet für Verkabelungsanwendungen von 30 AWG bis 22 AWG, die maximal 32 V, 2,0 A erfordern
- Gerade und rechtwinklige Wannenstiftleisten-Steckverbinder tragen dazu bei, den Platzbedarf auf der Leiterplatte um 30 % im Vergleich zur 3M™ Mini Clamp Steckverbinder Serie zu reduzieren
Bei diesem Steckverbinder handelt es sich um einen Miniatur-IDC-Verbinder für Sensorkabelverbindungen und -funktionen:
1) Kompaktes Design: Der kompakte Formfaktor ermöglicht 30 % mehr Platz auf der Leiterplatte im Vergleich zu den 3M™ Mini-Clamp-Steckverbindern.
2) Zeitsparende Verarbeitung: Die Verarbeitungszeit gegenüber Crimp-Steckverbindern lässt sich um etwa 60 % reduzieren.
3) Einfache Verarbeitung: Die einfache Verarbeitung trägt dazu bei, Fehler zu reduzieren und konsistente, zuverlässige Verbindungen herzustellen. Da die Kontakte in das Gehäuse integriert sind, wird die Verarbeitung vereinfacht, da nur ein einziges Teil zu handhaben ist. Es müssen keine Kabel abisoliert werden und es entsteht kein Abfall. Alle Kabel werden gleichzeitig angeschlossen.
4) Einfaches Verbinden und Trennen: Der Steckverbinder für die Kabelmontage lässt sich leicht mit dem Stiftstecker für die Leiterplattenmontage verbinden und wieder trennen, indem vier Steckverbinder für die Kabelmontage zu einem Block-Steckverbinder zusammengefügt werden, der im Vergleich zu einzelnen Steckverbindern einfacher zu handhaben ist.
