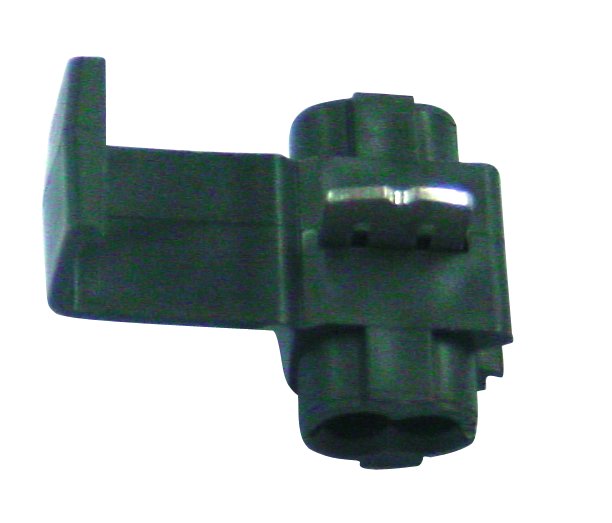

3M™ Scotchlok™ IDC 534 verbindet Drähte in einer Doppelstrangkonfiguration, ohne dass die Drähte vor der Verwendung abisoliert werden müssen.
Nutzen und Einsatzmöglichkeiten von 3M™ Scotchlok™ 534 Abzweigverbinder, Braun, 600 V, max. 1,5 - 2,5 mm², 100 Stück / Packung
- Einzigartiger „U“-Kontakt sorgt für eine zuverlässige elektrische Verbindung
- Flammhemmend
- Geeignet für 1,5–2,5 mm² massiv/verseilt
- Schnell und einfach zu verwenden – einfach zuschnappen ohne Abisolieren oder Verdrehen des Kabels
- UL-gelistet, CSA-zertifiziert und RoHS 2011/65/EU-konform
Der 3M™ Scotchlok™ Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Scotchlok™ Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Scotchlok™ Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Scotchlok™ Verbinder sind alle UL und C.S.A. gelistet.
