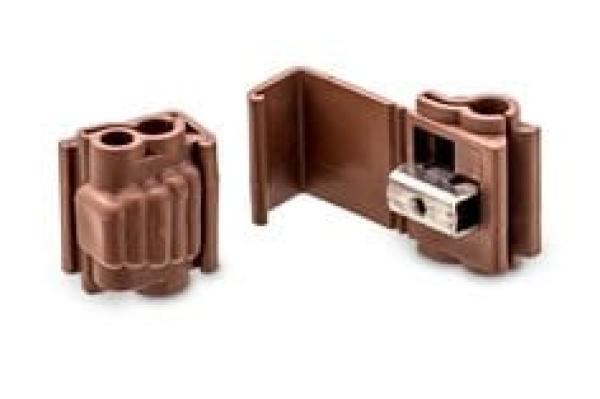

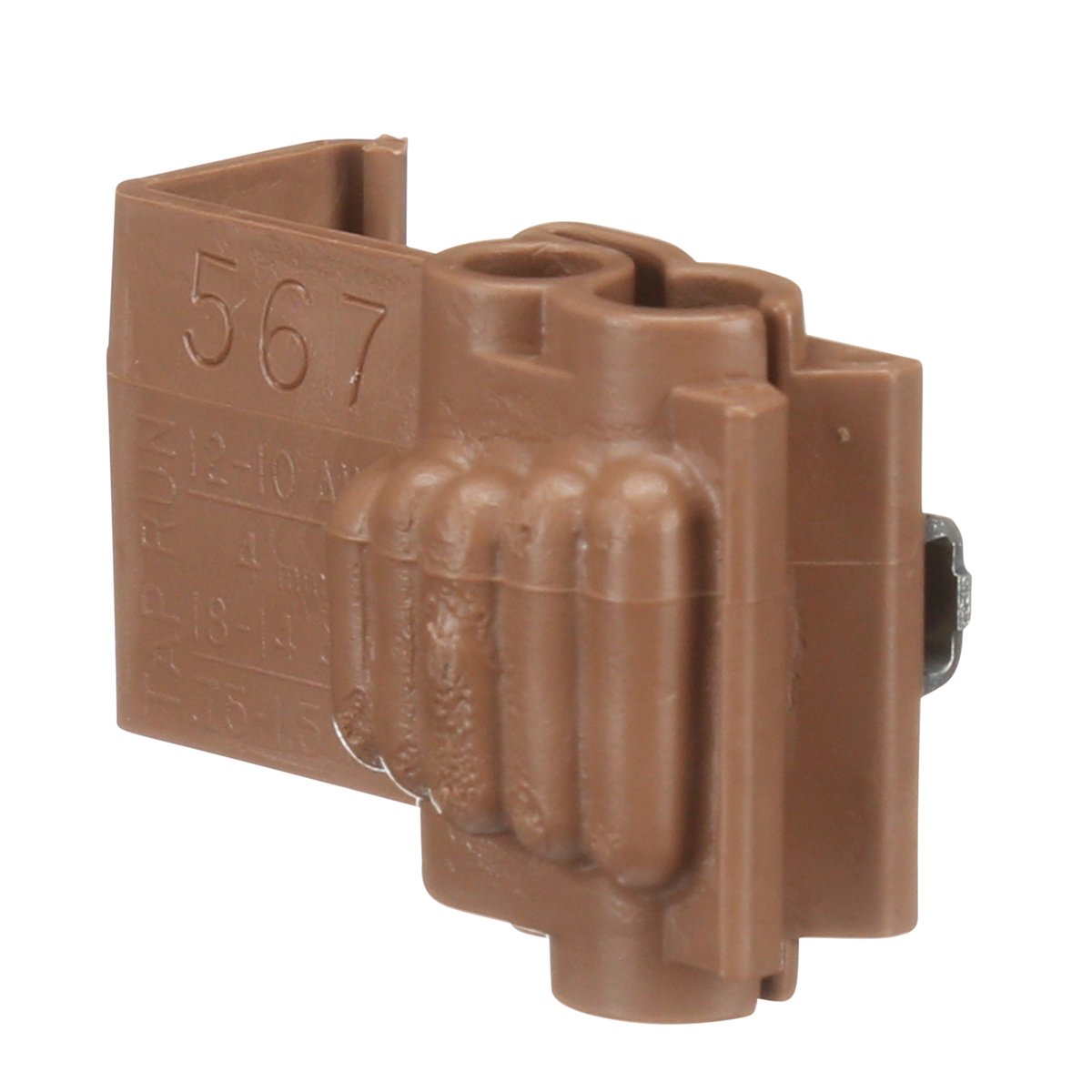

Der 3M™ Scotchlok™ IDC 567 Verbinder verbindet ein 0,75 mm²–1,5 mm² (Abzweig) Drahtende mit einem durchgehenden 3 mm² bis 4 mm² (Lauf) Draht und isoliert die Verbindung. Dieses Verbindungselement ist flammhemmend, selbstabisolierend und verfügt über eine zweiteilige Verbindung.
Nutzen und Einsatzmöglichkeiten von 3M™ Scotchlok™ 567 Abzweigverbinder, Braun, 600 V, Durchgang max. 4,0 / Abzweig max. 1,5 mm², 100 Stück / Packung
- Betriebstemperatur von 105 °C
- Braunes Polypropylen-isoliertes Verbindungselement
- Das Verbindungselement hat einen maximalen Isolierungs-Außendurchmesser von 3 mm² (Tap), 4 mm² (Run).
- Einzigartiger „U“-Kontakt sorgt für eine zuverlässige elektrische Verbindung
- Schnell und einfach zu verwenden – einfach zuschnappen ohne Abisolieren oder Verdrehen des Kabels
- UL-gelistet, CSA-zertifiziert und RoHS 2011/65/EU-konform
Der 3M™ Scotchlok™ Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Scotchlok™ Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Scotchlok™ Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Scotchlok™ Verbinder sind alle UL und C.S.A. gelistet.
