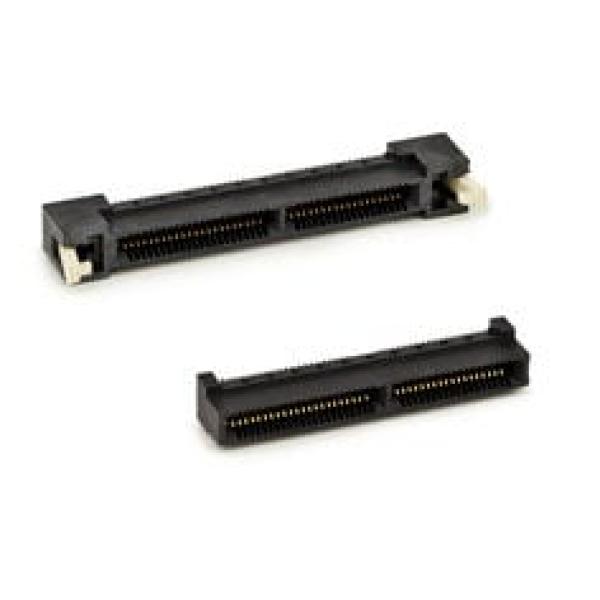

3M™ SPD08-060 RB-TR, Speed Kartenstecker, 60-polig, SPD08 Serie, 0,8mm, 0,76µm Au, Schwarz

Raster 0,8 mm, Stecker für Leiterkartenrand, Oberflächenmontage (SMT)

Nutzen und Einsatzmöglichkeiten von 3M™ SPD08-060 RB-TR, Speed Kartenstecker, 60-polig, SPD08 Serie, 0,8mm, 0,76µm Au, Schwarz

• 0,5 A Nennstrom pro Kontakt
• Bei der Verwendung eines an den Card Edge-Steckverbinder angeschlossenen 3M™ Twinaxial-Kabels werden Anwendungen mit einer Übertragungsrate von 25 Gbit/s zwischen Kabel und Platine unterstützt
• Card-Edge High-Speed-Board-to-Board-Steckverbinder
• Die auf der Riser-Karte eingebettete Massefläche begrenzt das Übersprechen von Kontaktreihe zu Kontaktreihe und erhöht die Signalqualität
• Flexibles Design unterstützt 20 bis 200 Kontaktstellen
• Geringes Kontaktraster (0,8 mm Kontaktabstand), zweireihiges Design spart Platz auf der Platine und vereinfacht das Anlegen von Leiterbahnen
• Kontaktdesign kontrollierter Impedanz, übersprechbegrenzendes Kontaktdesign unterstützt Übertragungsraten bis zu 15 Gbit/s
• Mit optionaler Verriegelung für eine robuste mechanische Stabilität erhältlich
• Robustes Kontaktdesign erhöht Toleranz gegenüber Ausrichtungsfehlern, sorgt für eine zuverlässige Verbindung und unterstützt Anwendungen ohne Einsteckführung
• Unterstützt Mezzanin-Anwendungen mit flexibler Stapelhöhe (16 - 40 mm) und Riser-Karte
• Unterstützt XAUI, PCI-Express (Generation 1/2/3), SATA und andere Anwendungsgeschwindigkeiten
• Weitere Informationen finden Sie unter Kundenzeichnung 78-5100-2420-7
• Zu den typischen Einsatzbereichen zählen Datenübertragung, Unternehmensserver, Telekommunikation, industrielle und militärische Anwendungen sowie Testanwendungen

Kartensteckverbunder für SMT Montage für Board-to-Board Lösungen oder Kabel auf Board
