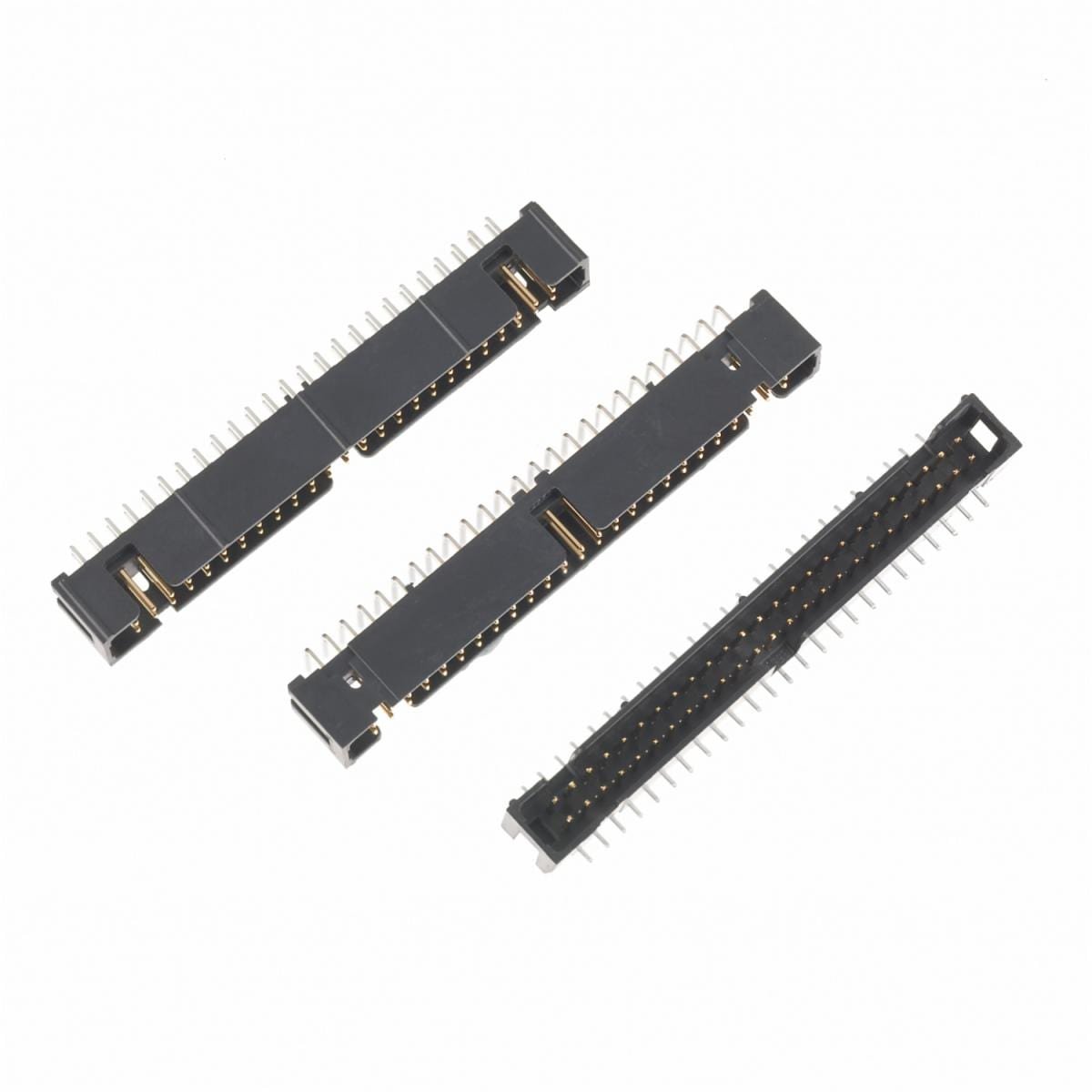

Der 3M™ Wannenstiftstecker, Serie 2500 ist ein Wire-to-Board-Verbindungselement mit 2,54-mm-Raster und flachem Format für platzsparende Anwendungen mit hoher Designflexibilität. Die Stiftstecker der Serie 2500 von 3M sind in verschiedenen Versionen mit unterschiedlichen Montageoptionen erhältlich und damit ideal für eine vielseitige Bandbreite an Anwendungen. Durch die Hochtemperaturisolierung eignen sich die Stecker für bleifreies Löten. Die Variante für die Durchsteckmontage bietet sich für Reflow-Lötverfahren mit Paste-in-Hole-Techniken an. Die Mittenpolarisierung beschleunigt die Montage und verhindert falsches Einstecken.
Nutzen und Einsatzmöglichkeiten von "3M™ Wannenstiftstecker, Serie 2500"
- Flaches, raumsparendes Format für eine effiziente Platzausnutzung auf der Leiterplatte
- Gerade Version für die Oberflächenmontage verfügbar
- Großteil der Versionen für Kompatibilität mit einer großen Bandbreite an Designs mit doppelter Polarisierung erhältlich
- Hochtemperaturisolierung für bleifreies Löten
- Informationen RoHS Richtlinien finden Sie im Anhang mit regulatorischen Informationen (letzte Seite des technischen Datenblatts)
- Mittenpolarisierung verhindert falsches Einstecken und beschleunigt die Montage
- Optionale Klammer zum Verriegeln der Stecker für zuverlässigere Verbindungen in vibrationsanfälligen Umgebungen
- Verschiedene Versionen für die Leiterplattenmontage, unter anderem rechtwinklig und gerade für die Oberflächenmontage
- Verschiedene Versionen und Optionen für mehr Vielseitigkeit und Designflexibilität
- Weitere Informationen finden Sie im Datenblatt TS0770 (TS-0770)
