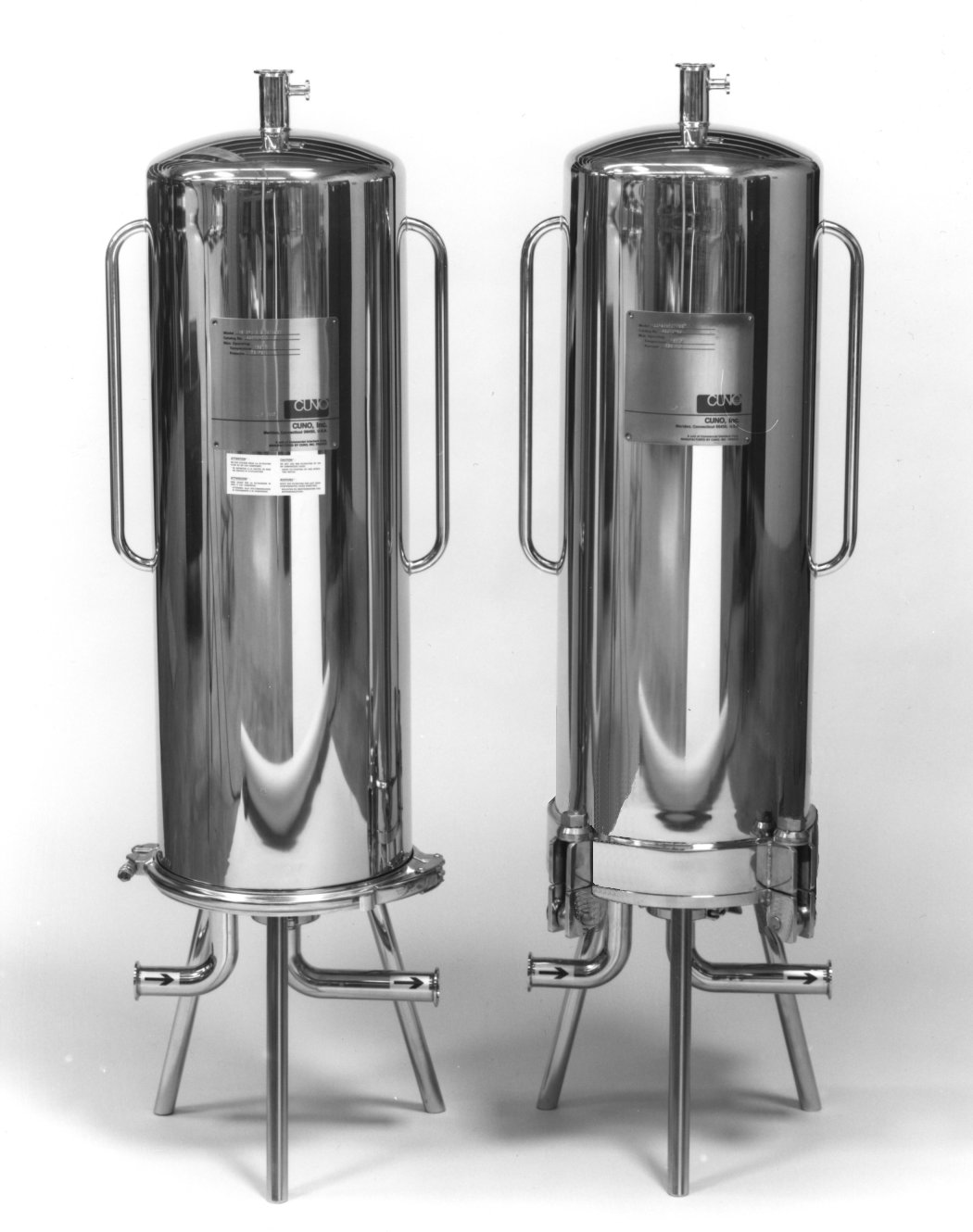

3M™ Gehäuse Serie ZP können nach zahlreichen verschiedenen Material- und Konstruktionsnormen gefertigt werden. Unsere Gehäuse nehmen bis zu vier gestapelte 3M™ Zeta Plus und 3M™ Zeta Carbon Filtermodule mit 8”, 12” und 16” Durchmesser auf.
Nutzen und Einsatzmöglichkeiten von 3M™ Zetaplus™ ZP Housing, 12ZP 1.4404 - MAXIMIZER EXT - F3
- Kompressionseinheit aus Filtermittelstück und Dichtmutter zur einfachen Reinigung entnehmbar. Mit Be- und Entlüftung für den sicheren Filterbetrieb
- Konstruktion aus verschiedenen Edelstählen mit ausgezeichneter Korrosionsbeständigkeit – robust und langlebig im Einsatz
- Nimmt verschieden hohe Filter auf – flexible Verwendung von 1, 2, 3 oder 4 Filtereinsätzen mit Standardhöhe und 8”, 12” und 16” Durchmesser
- Umfassendes Sortiment an schnell verfügbaren Ersatzteilen
- Verschlüsse mit Schwenkriegel oder Schraubklemme – für den mühelosen Filterwechsel
- Zugelassen für den Kontakt mit Lebensmitteln – erfüllt die europäischen Bestimmungen
Für die meisten pharmazeutischen (biotechnischen und hochreinen chemischen) Anwendungen und für andere Prozesse, die den Einsatz von Sonderwerkstoffen sowie hohe Oberflächengüten erfordern, verwenden Sie die 3M™ Gehäuse Serie ZP. SonderanfertigungenDas 3M SPSD Hardware-Team Westeuropa kennt sich in der Projektierung von Spezialbehältern für Modulfilter bestens aus. Die Gehäuse der Serie ZP können nach zahlreichen verschiedenen Entwurfs- und Konstruktionsnormen gefertigt werden (einschließlich ASME U Stamp). Die 3M Behälterreihe ZP reicht von einfachen Modifikationen an vorhandenen Ausführungen bis hin zu großen, gestellmontierten Einheiten mit mehreren Gehäusen und passendem Zubehör. Auch Heizmäntel und elektrische Begleitheizung können realisiert werden. Einsatzbeispiele sind sowohl biotechnische als auch hochreine chemische Anwendungen. Auch mehrsäulige Konfigurationen sind lieferbar.Die Informationen der folgenden Abschnitte beziehen sich auf diese Gehäuse – zur ausführlichen Information wenden Sie sich bitte an Ihren Ansprechpartner von 3M SPSD vor Ort. BetriebsbedingungenDie 3M ZP Behälter haben einen typischen Auslegungsdruck von 10 bar g und können in Temperaturen bis zu 150 °C (für die Sterilisation) eingesetzt werden. Die tatsächlichen Betriebstemperaturen hängen von der Art des Filtereinsatzes und den Vorschriften der für Druckbehälter geltenden DGRL 2014/68/EU ab. Konstruktionsmaterialien Spezialbehälter für linsenförmige Filtereinsätze sind in einer Vielzahl von Werkstoffen, darunter in Edelstahl 316L und in Edelstählen mit niedrigem Ferritgehalt (<1 % und <3 %) sowie „Hastelloy“ C22 und Superduplex-Sorten erhältlich.DichtungenDer Standard sind Silikon-Dichtungen. Andere Dichtungsmaterialien sind möglich und problemlos zu installieren.Eingangs- und AusgangsanschlüsseEs sind zahlreiche Optionen verfügbar, wie zum Beispiel Klemm- und Flanschverbindungen oder Gewindeanschluss. OberflächenfinishDie Oberflächen können von uns sowohl mechanisch als auch elektrisch poliert werden. Oberflächenqualität Ra < 0,8 µm oder niedriger. Üblicherweise liefern wir auch Sprühkugeln für die zertifizierte Reinigung unter Einsatz von Riboflavin.LebensmittelverträglichkeitAlle 3M Gehäuse ZP können entsprechend den Anforderungen der Verordnung (EG) 1935/2004 über Materialien und Gegenstände, die dazu bestimmt sind mit Lebensmitteln in Berührung zu kommen, gefertigt werden. DGRL 2014/68/EU3M ZP Behälter werden routinemäßig für Kategorien bis einschließlich DGRL Kat IV produziert.ATEX 2014/34/EUAlle 3M Gehäuse ZP können konform mit der ATEX-Bedingung II 2 GD IIC gefertigt werden.
